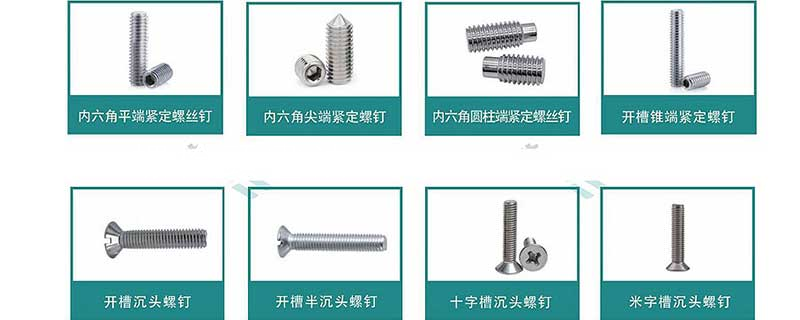

大家好今天來介紹螺栓頭畫法(cad螺栓怎么畫)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

CAD中內六角螺栓的簡單畫法

具體畫法如下：1、首先，單擊CAD中的圓形按鈕以繪制三個同心圓，如下圖所示，然后進入下一步。　 2、其次，完成上述步驟后，單擊多邊形按鈕確定六邊形并外切于圓，如下圖所示，然后進入下一步。　 3、接著，完成上述步驟后，輸入打斷命令，并按圖中所示的位置進行打斷，如下圖所示，然后進入下一步。　 4、然后，完成上述步驟后，單擊“旋轉”按鈕，將打斷的圓順時針旋轉30度。如下圖所示，然后進入下一步。　 5、最后，可以看到一個六角螺栓就已經畫好了，如下圖所示。這樣，問題就解決了。　 5

54754755

2017-10-11TA獲得超過1032個贊

與其他螺栓的區別就是六角頭，俯視圖：外圈+內小六邊形，主視圖：圓柱+虛線內六邊槽這個在圖面上要求不嚴格，能看出來是內六角就行關鍵是明細表必須注明：內六角+國標+規格+數量

螺栓怎么畫

問題一：螺栓畫法 這個產品是GB/T5783-2000，六角頭螺栓 全螺紋。 尺寸c及dw是螺栓頭下凸臺的控制尺寸，主要目的是：1.避免螺栓裝配時六角頭棱邊毛刺，劃傷基體表面；2.減小螺栓頭部受附加彎曲力作用； 至于是否需要加墊圈這個取決于螺栓裝配孔的大小，螺栓裝配孔過大時就應該加墊圈以增大接觸面積，另外螺栓安裝孔是緊密間隙配合時可以不加墊圈，另外你可以查閱墊圈的標準，一般墊圈的內孔不會比螺栓直徑大太多，這樣再看下dw比墊圈內孔也不會大很多，尤其安裝彈簧墊圈的時候dw凸臺直接就脹開墊圈，沒有起到好的作用。個人建議螺栓裝配孔不宜過大，不安裝墊圈。 問題二：螺栓如何繪圖 螺栓的平面圖繪制按機械制圖標準。現在的機械CAD

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。 六角螺母畫法步驟: 1)畫正六棱柱 先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影 制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。 主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。 左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。 六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

以上就是小編對于螺栓頭畫法 cad螺栓怎么畫問題和相關問題的解答了，希望對你有用
